Convertor de frecventa AD831, mixer RF de inalta frecventa 500MHz

Descriere:

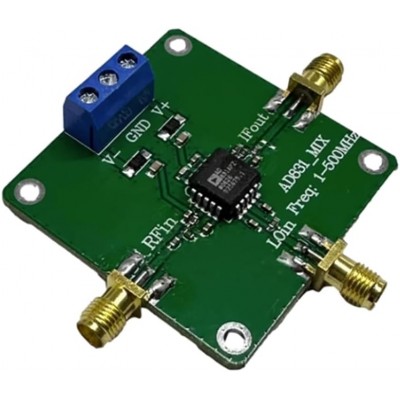

Modulul cu AD831 MIX este un mixer RF activ, de joasa distorsiune si gama dinamica mare, proiectat pentru aplicatii de conversie de frecventa si detectie. Este utilizat in comunicatii, echipamente radar, sisteme de navigatie, contramasuri electronice, dar si in aparate de test si masura. Modulul poate functiona atat ca mixer, cat si ca multiplicator de frecventa, avand o banda larga de operare si interfata SMA pentru conectare usoara.

Utilizare:
Conversie RF-ZF (radiofrecventa → frecventa intermediara) in receptoare RF si VHF
Al doilea mixer in statii de baza DMR
Conversie baza de banda (DC baseband conversion)
Modulare/demodulare in cvadrat (QAM, PSK)
Imagistica ultrasonica si detectia variatiilor de frecventa
Multiplicator / invertor pentru semnale RF

Specificatii:

Tensiune alimentare: ±5 V
Curent de alimentare: ±95 mA
Frecventa semnal RF (RFin): DC ~ 500 MHz
Frecventa LO (Local Oscillator): DC ~ 500 MHz
Putere LO necesara: -10 dBm
Frecventa IF (iesire): DC ~ 250 MHz
Castig conversie / frecventa variabila: ~8 dB
Punct de compresie (1 dB): +10 dBm la iesire
Punct de interceptare de ordin 3 (IP3): +24 dBm
Interfata: SMA (intrari si iesiri RF/LO/IF)
Material PCB: FR4
Culoare: verde

Nota:
Produsul este destinat specialistilor. Nu include instructiuni de utilizare. Folosirea incorecta poate duce la pierderea garantiei.
