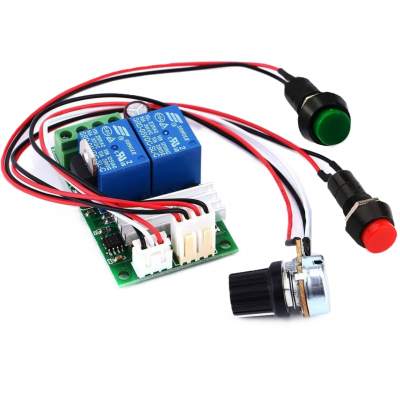

Controler regulator de viteza motor, PWM, DC 6-24V, 3A cu schimbare sens de rotatie

Descriere:

Driverul pentru controlul motoarelor DC permite schimbarea sensului de rotatie prin inversarea polaritatii alimentarii motorului. Placa utilizeaza doua relee Songle SRD-05VDC-SL-C, fiecare cu bobina de 5V, si un circuit electronic de comanda care activeaza releele pentru rotatie inainte sau inapoi.

Produsul este utilizat frecvent in proiecte de automatizare, robotica, actuatoare liniare, sisteme DIY sau aplicatii unde este necesara schimbarea sensului de rotatie al unui motor de curent continuu. Prin comutarea releelor se inverseaza polaritatea aplicata motorului, permitand controlul directiei de rotatie.

Specificatii:

Tensiune de alimentare: 6 V – 24 V DC
Curent nominal: 30 A
Frecventa PWM: 21 kHz
Ciclu de functionare (duty-cycle)reglabil 0 % – 100 %
Functie inversare sens: Da – prin releu integrat

Instructiuni de utilizare:
Conectarea alimentarii:
+VIN la borna pozitiva a sursei
–VIN la borna negativa (GND).

Conectarea motorului:
- iesirile „M+” si „M–” la bornele motorului DC.

Reglarea vitezei:
- roteste potentiometrul principal;
- duty-cycle-ul PWM variaza de la 0 % (oprire) pana la 100 % (viteza maxima)
- frecventa de 21 kHz este peste pragul audibil – functionare silentioasa.

Schimbarea sensului:
- apasa/activeaza comutatorul de inversare;
- releul intern comuta polaritatea, astfel motorul se roteste in sens opus.

Siguranta si racire:
- curent maxim 30 A;
- la sarcini apropiate de limita se recomanda radiator/pompa de aer si cabluri dimensionate adecvat.

Aplicatii tipice:
- vehicule electrice mici (biciclete, trotinete, karturi)
- ventilatoare si pompe DC de mare putere
- benzi transportoare sau mecanisme industriale usoare
- proiecte hobby/DIY unde se cere control fin si inversare rapida de sens

Atentie!

Produsul este destinat specialistilor si persoanelor pasionate de electronica si nu include alte instructiuni de asamblare sau utilizare.
