Tranzistor bipolar NPN de putere 100V 6A 65W , TIP41C

Descriere:

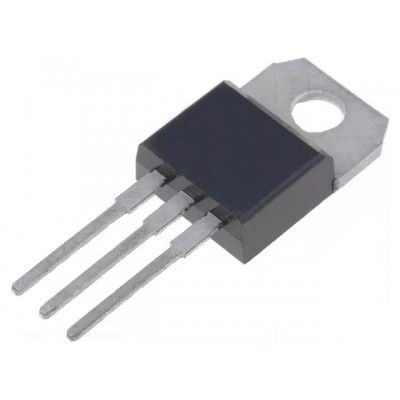

TIP41C este un tranzistor bipolar NPN de putere, ambalat in TO-220, utilizat pentru amplificare liniara si comutare. Este complementarul PNP al seriei TIP42C si face parte din familia TIP41.

Specificatii:

Polaritate: NPN BJT
Ambalaj: TO-220 (montaj prin gaura)
Tensiune colector-emitor (VCEO): 100 V
Tensiune colector-baza (VCBO): 100 V
Tensiune emitor-baza (VEBO): 5 V
Curent colector continuu (IC): 6 A
Curent impuls maxim (ICP): 10 A
Putere disipata maxima (PC): 65 W (cu radiator)
Tensiune de saturatie (VCE(sat)): ~1.5 V la IC=6 A
Castig curent continuu (hFE): min 15 (pana la ~75)
Frecventa de tranzitie (fT): ~3 MHz
Temperatura maxima jonctiune (TJ): 150 °C
Domeniu temperatura operare: -65 °C … +150 °C
Rezistenta termica jonctiune-carcasa (RθJC): ~1.67 °C/W
