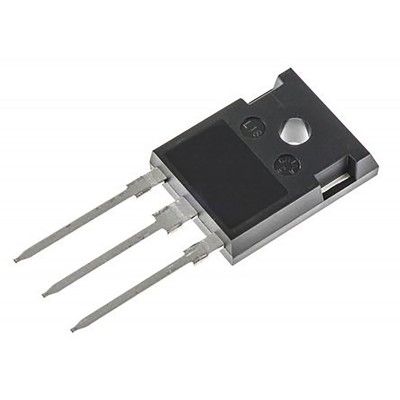

Tranzistor bipolar cu poarta izolata 1200V 30A 220W , STGW30NC120HD
(click pentru detalii)
Descriere:
STGW30NC120HD este un tranzistor bipolar cu poarta izolata (IGBT) de inalta performanta, produs de STMicroelectronics. Este parte din seria PowerMESH™, optimizat pentru comutare rapida la frecvente inalte, eficienta si fiabilitate in aplicatii exigente. Destinat sistemelor industriale ce solicita comutare soft, cum ar fi incalzirea prin inductie, PFC, iluminare si control motor.
Specificatii:
Tip N-channel IGBT PowerMESH™
Tensiune maxima (V<sub>CES</sub>) 1200 V
Curent colector (IC) 60 A continuu la 25°C (30 A specificat in tabel)
Tensiune saturare (V<sub>CE(sat)</sub>) < 2.75 V la 25 °C (@15 V)
Pierderea de putere (Pd) 220 W
Temporizari comutare On/off rapid: t<sub>on</sub> ≈ 29 ns, t<sub>off</sub> ≈ 275 ns
Sarcina poarta (Q<sub>G</sub>) ~110 nC
Temperatura de functionare –55 °C … +150 °C (TJ)
Tensiune poarta-emitter (V<sub>GE</sub>) max. ±25 V
Ambalaj TO‑247, 3 pini, prin orificiu (durch Hole)
