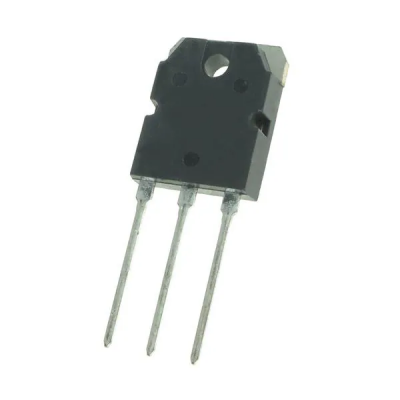

Tranzistor bipolat PNP 140V 10A 100W , 10103451

Descriere:

2SA1941 este un tranzistor bipolar (BJT), tip PNP, produs de Toshiba. Este proiectat pentru aplicatii de amplificare audio de inalta putere, avand capacitatea de a manevra curenti mari si tensiuni de pana la –140 V. Se utilizeaza adesea in etajele de iesire ale amplificatoarelor audio de ~70 W si are un complement NPN, modelul 2SC5198.

Specificatii:

Polaritate PNP

Montaj TO‑3P (TO‑3P(N))

VCEO (max) –140 V

VCBO (max) –140 V

VEBO (max) –5 V

Curent colector (max) –10 A

Putere disipata (Pc) 100 W (la Tc = 25 °C)

Temperatura jonectie 150 °C

hFE (curent de amplificare) 55–160 (la IC = –1 A, VCE = –5 V)

VCE(sat) pana la –0,8 V (IC = –7 A, IB = –0,7 A)

Frecventa depasire (fT) ~30 MHz (IC = –1 A, VCE = –5 V)

Cob (capacitance colector) ~320 pF @ 1 MH
