Tranzistor bipolar NPN de performanta medie 80V 1,5A 12,5W , BD139-16-CDI

Descriere:

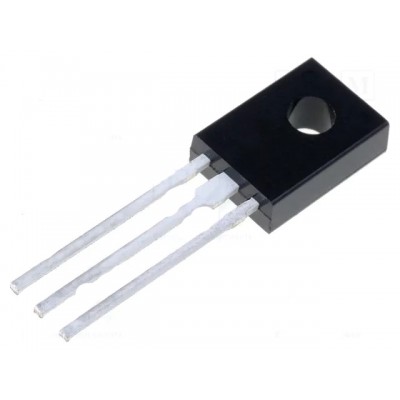

Tranzistorul BD139‑16 este un bipolar NPN cu performanta medie, ideal pentru aplicatii audio (amplificatoare) si de comutatie. Este proiectat pentru utilizare in circuite complementare, adica impreuna cu tranzistoare PNP precum BD140. Se prezinta intr-o carcasa SOT‑32 (echivalent cu standardul TO‑126), optimizata pentru disiparea termica.

Specificatii:

Polaritate tranzistor NPN

Curent colector (Ic max.) 1,5 A

Tensiune colector‑emitor (Vceo) 80 V

Tensiune colector‑baza (Vcbo) 80 V

Tensiune emitor‑baza (Vebo) 5 V

Tensiune sat. Vce (Vce sat) ~500 mV la Ic = 50–500 mA

Putere disipata (Pd) max. 1,25 W

Curent de baza (Ib max.) ~0,5 A (conform specificatiilor de baza)

Gain DC (hFE) 40 @ Ic=150 mA; ~100 min / 250 max in variante specifice

Temperatura de functionare (Tj) –55 … +150 °C

Frecventa de tranzitie (fT) ~50 MHz

Ambalaj / Carcasa SOT‑32 / TO‑126 (pinout: 1–Emitter, 2–Collector, 3–Base)

Greutate aproximativa ~60 mg
