Descriere:

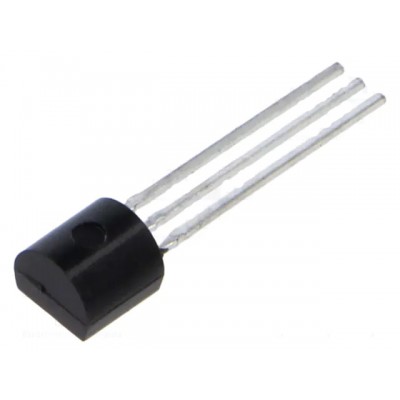

2N3906 este un tranzistor bipolar de tip PNP de semnal mic, foarte popular și utilizat pe scară largă în aplicații generale de comutare și amplificare. Este complementarul lui 2N3904 (NPN) și este folosit frecvent în circuite logice, etaje de intrare, amplificatoare audio de mic semnal și proiecte educaționale.
Specificatii:
| Tensiune colector–emitor (Vceo): |
-40 V |
| Tensiune colector–bază (Vcb): |
-40 V |
| Tensiune bază–emitor (Vbe): |
-5 V |
| Curent maxim colector (Ic): |
-200 mA |
| Putere disipată (Ptot): |
625 mW (la Ta = 25°C) |
| Gain de curent (hFE): |
100 – 300 |
| Frecvență de tranziție (ft): |
~250 MHz |
| Encapsulare: |
TO-92 (plastic, 3 pini) |
| Temperatură de operare: |
-65 … +150 °C |
