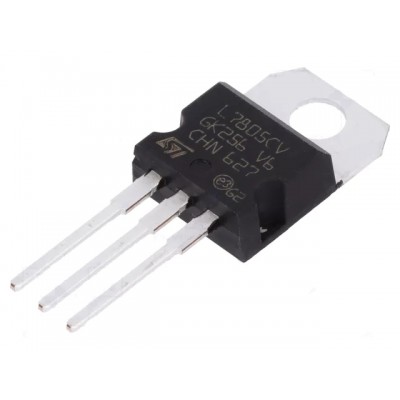

Regulator liniar de voltaj pozitiv 5V 1.5A , L7805CV

Descriere:

L7805CV este un regulator liniar de voltaj pozitiv, parte din seria L78xx, produs de STMicroelectronics. Se foloseste pentru a obtine o iesire stabila de +5 V dintr-o sursa de tensiune mai mare, fiind potrivit pentru alimentarea circuitelor digitale, microcontrolerelor, modulelor electronice etc. Dispozitivul include protectie la suprasarcina si la supratemperatura, ceea ce il face destul de robust pentru aplicatii obisnuite.

Specificatii:

Tensiune de iesire +5 V fix

Curent de iesire Max 1,5 A

Tensiune intrare intre ≈7 V si max ≈35 V

Pachet TO‑220‑3, prin gaurele pentru radiatoare daca e nevoie

Consum ("quiescent current") ≈ 4‑8 mA in lipsa sarcinii semnificative

Reglari Reglaj de linie / sarcina: tensiunea de iesire se mentine stabila in limitele datelor; devieri mici

Protectii incluse Scurtcircuit, suprasarcina, limitarea interna de curent; protectie la supratemperatura (thermal shutdown)

Interval de temperatura de operare 0 °C pana la +125 °C (pe jonctiune) pentru varianta C; depinzand de specificatii pentru mediul de operare

Tensiune minima de intrare necesara Cu aproximativ 2‑3 V peste tensiunea de iesire cand se solicita curent: de ex. pentru 5 V iesire trebuie minim ~7 V la intrare pentru reglementare corecta

Caracteristici suplimentare Rejectie buna de ripple (≈ 60‑70 dB la 120 Hz)
