Descriere:

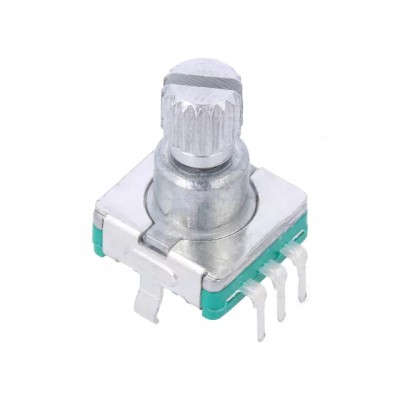

Encoderul EC11E12‑15P30C‑SW de la SR Passives este un senzor de pozitie de tip incremental, cu buton integrat (switch), montaj prin tehnologie prin gauri (THT). Este folosit frecvent in aplicatii electronice/de control unde este nevoie de detectarea rotatiei, directiei si numarului de impulsuri pe revolutie.
Specificatii:
| Tip |
Encoder incremental cu buton (switch) |
| Tensiune de operare |
5 V DC |
| Curent maxim |
5 mA pentru semnalele A și B (Ieșiri) |
| Rezoluție (impulsuri / rotație) |
15 impulsuri / rotație (Poziții stabile = 30) |
| Buton (switch) integrat |
Da (cu acționare la apăsare) |
| Dimensiuni corp |
11,7 × 13,75 × 6,5 mm (L × l × h) |
| Diametru ax / lungime |
6 mm diametru, lungime 7 mm |
| Pas terminale |
2,54 mm între pini |
| Curent comutare buton |
Maxim ~10 mA |
| Rezistență izolație |
≥ 100 MΩ la 250 V DC |
| Dielectric (test) |
300 V AC, 1 minut |
| Durabilitate mecanică |
~30.000 cicluri de rotație |
| Temperaturi de operare |
–30 °C … +80 °C |
| Temperaturi de stocare |
–40 °C … +85 °C |
| Gap de rotație / joc (play) |
~0,4 mm (rotational gap) |
| Tura de zgomot |
t1, t3 ≤ 3 ms; t2 ≤ 2 ms |
| Aplicații tipice |
Panouri de control, potențiometre digitale, interfețe cu utilizator, roboți, echipamente electronice |
