Descriere:

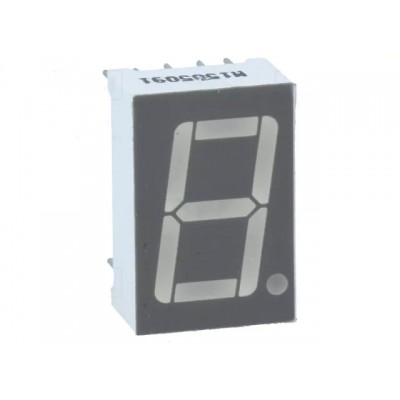

Acest component este un afișaj LED de tip 7‑segment cu o singură cifră, destinat montajului THT (prin găuri) în circuite electronice. Fabricat de Lucky Light Electronic, codul complet este KW1‑561ASA (uneori menționat KW‑561ASA).Este utilizat pentru afişarea numerică simplă (0‑9) în aplicaţii de indicatori, panouri, contoare, sisteme de măsurare sau alarme
Specificatii:
| Număr caractere |
1 cifră (un singur digit) |
| Înălțime cifră |
14,2 mm (~0,56″) |
| Culoare („source colour”) |
Roșu (red) |
| Intensitate luminoasă (Iv) @ IF=20mA |
2,8 … 3,6 mcd |
| Longimea de undă dominantă (λd) |
640 nm (aprox.) |
| Curent de funcţionare (IF) |
20 mA (standard) |
| Tensiune directă tipică (VF) |
~1.8 … 2.4 V @ IF=20mA |
| Polarizare comună / tip chip |
Common Anode |
| Tensiune inversă maximă (VR) |
5 V |
| Tensiune de disipare maximă |
100 mW |
| Curent de vârf (pulsaţie) |
100 mA (½ ciclu, 0.1 ms) |
| Domeniu de temperatură de operare |
‑40 °C … +80 °C |
| Pitch pini (între pini) |
2,54 mm |
| Dimensiuni pachet |
≈ 19 × 12,6 mm (≈19×12.6 mm) pentru tipic |
