Descriere:

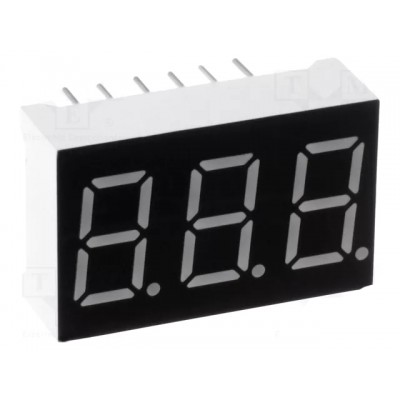

Modelul LTD036AAG‑101A‑01, produs de Wenrun Optoelectronic Co., Ltd., este un afisaj cu 3 cifre (7‑segment), destinat aplicarii prin montaj THT, culoare verde (≈570 nm). Ecranul are inaltimea cifrelor de 9,14 mm (0,36″) si este configurat ca „common cathode”. Este potrivit pentru panouri de indicatori, aparate electronice, instrumentatie si altele.
Specificatii:
| Înălțime cifră |
9,14 mm (0,36″) |
| Tensiune de directă (per segment) |
Typ ~2,0 V, Max ~2,5 V (IF = 20 mA) |
| Curent continuu segment |
IF = 20 mA |
| Curent de vârf (puls) |
IFP = 80 mA (durata ≤ 1 ms, ciclu ≤ 1/10) |
| Luminanță tipică segment |
IV = 4,8 mcd (IF = 10 mA) |
| Lungime de undă dominantă |
λd ≈ 570 nm |
| Tensiune inversă admită |
VR = 5 V (maxim pentru un segment) |
| Gama temperatură operare |
–40 … +85 °C |
| Gama temperatură depozitare |
–40 … +85 °C |
| Dimensiuni componentă (L×W) |
14 × 22,5 mm |
