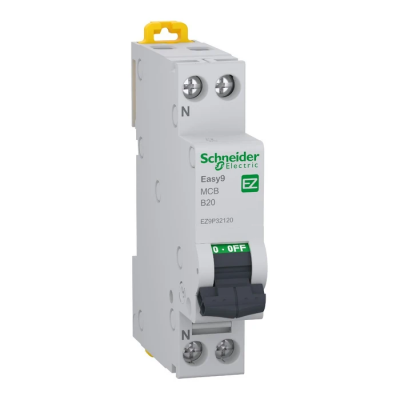

Siguranta modulara automata Schneider Electric Easy 9 EZ9 P32120, 4.5 kA, 1P+N, 20 A, curba B

Descriere

Intrerupatorul automat modular Schneider Electric Easy9 este proiectat pentru protectia circuitelor electrice in instalatii rezidentiale
Modelul este de tip 1P+N si ofera protectie pe un singur pol
Functioneaza pe retea de curent alternativ la 230 V si 50 Hz
Foloseste tehnologie de declansare termo-magnetica, curba B, ideala pentru circuite generale si iluminat
Asigura o capacitate de rupere de 4500 A conform standardului SR EN 60898-1
Este adecvat si pentru izolatie conform aceluiasi standard
Limita de declansare magnetica este intre 3 si 5 ori curentul nominal
Are clasa de limitare 3 si tensiune nominala de izolatie de 440 V
Tensiunea de tinere la impuls este de 4 kV
Include indicator de pozitie pentru contact si permite comutare manuala
Se monteaza prin clipsare pe sina DIN standard
Constructia robusta permite 10000 de cicluri mecanice si 4000 de cicluri electrice
Este dotat cu terminale tip tunel, compatibile cu conductoare rigide si flexibile
Gradul de protectie este IP20, extensibil la IP40 in carcasa modulara
Functioneaza in conditii de umiditate de pana la 95% la 55 °C si temperaturi ambientale intre -25 si 60 °C
Respecta toate cerintele standardelor SR EN 60898-1 si IEC 60068-2-30

Specificatii

Gama: Easy9
Aplicatie: Protectie circuite
Tip produs: Intrerupator automat modular (MCB)
Poli: 1P+N
Numar poli protejati: 1
Curent nominal: 20 A
Retea electrica: Curent alternativ (c.a.)
Tehnologie declansare: Termo-magnetica
Curba de declansare: B
Capacitate de rupere: 4500 A (Icn la 230 V c.a., 50 Hz)
Conformitate: SR EN 60898-1
Adecvare pentru izolatie: Da
Frecventa: 50 Hz
Tensiune nominala de functionare: 230 V
Limita declansare magnetica: 3...5 x In
Clasa de limitare: 3
Tensiune nominala de izolatie (Ui): 440 V
Tensiune de tinere la impuls (Uimp): 4 kV
Indicator pozitie contact: Da
Tip control: Comutare
Semnalizare locala: Fara
Mod montare: Clipsabil
Suport montare: Sina DIN
Numar pasi de 9 mm: 2
Inaltime: 81 mm
Latime: 18 mm
Adancime: 78 mm
Culoare: Gri (RAL 7035)
Durabilitate mecanica: 10000 cicluri
Durabilitate electrica: 4000 cicluri
Conexiuni borne:

Rigid 1…16 mm²

Flexibil 1…10 mm²

Cuplu de strangere: 2 N·m

Protectie scurgere la pamant: Fara

Grad de protectie: IP20 (IP40 in carcasa modulara)

Grad de poluare: 2

Categorie supratensiune: III

Tropicalizare: Clasa 2 conform IEC 60068-2-30

Umiditate relativa maxima: 95% la 55 °C

Temperatura de functionare: -25…60 °C

Temperatura de depozitare: -40…85 °C
