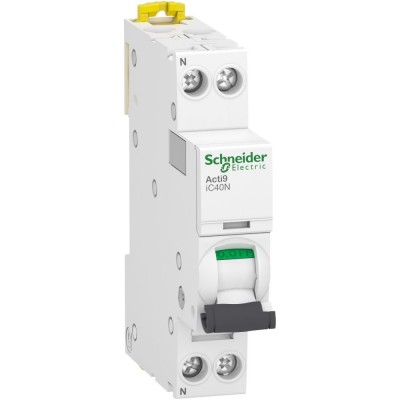

Siguranta automata curba B Schneider, 1P+N 32A 6kA/10kA, A9P44632

Gama Acti 9

nume produs Acti9 iC40

Tip produs sau componenta Miniature circuit-breaker

nume scurt al dispozitivului iC40N

aplicatie a dispozitivului Distributie

descriere poli 1P + N

numarul polilor protejati 1

pozitie neutrului Stanga

[In] curent nominal 32 A

Tip retea electrica C.a.

tehnologie unitate de declansare Termo-magnetic

cod pentru curba B

capacitate de rupere 10 kA Icu la 230 V c.a. 50/60 Hz conformitate cu SR EN 60947-2
6000 A Icn la 230 V c.a. 50/60 Hz conformitate cu EN/IEC 60898-1

adecvare pentru izolatie Da conformitate cu SR EN 60947-2

etichete privind calitatea IMQ

frecventa retea electrica 50/60 Hz

[Ue] tensiune nominala de functionare 230 V c.a. 50/60 Hz

limita de declansare magnetica 3...5 x In conformitate cu EN/IEC 60898-1
4 x In +/- 20 % conformitate cu SR EN 60947-2

[Ics] capacitatea nominala de rupere in serviciu 6000 A 100 % x Icn la 230 V c.a. 50/60 Hz conformitate cu EN/IEC 60898-1
5 kA 50 % x Icn la 230 V c.a. 50/60 Hz conformitate cu SR EN 60947-2

clasa de limitare 3 conformitate cu EN/IEC 60898-1

[Ui] tensiune nominala de izolatie 400 V c.a. 50/60 Hz conformitate cu SR EN 60947-2

[Uimp] tensiune nominala de tinere la impuls 4 kV conformitate cu SR EN 60947-2

indicator de pozitie contact Da

tip de control Comutare

semnalizare locala Indicatie ON/OFF
Indicator declanşare

mod de montare Clipsabil

suport de montare Sina DIN

Numar de pasi de 9mm pe rand 2

inaltime 85 mm

latime 18 mm

adancime 74 mm

greutate produs 120 g

culoare Alb

durabilitate mecanica 20000 cic

durabilitate electrica 10000 cic

descriere optiuni de blocare Dispozitiv de blocare

conexiuni - borne Borne tip tunel sus sau jos1…10 mm² flexibil
Borne tip tunel sus sau jos1…16 mm² rigid

lungimea de dezizolare a cablului 14 mm for sus sau jos connection

cuplu de strangere 2 N.m sus sau jos

protectie de scurgere la pamant Cutie de borne separata

Standarde EN/IEC 60898-1

SR EN 60947-2

certificari produs UE
BV
RINA
DNV

grad de protectie IP IP20 conforming to SR EN 60529
IP40 (carcasa modulara) conforming to SR EN 60529

grad de poluare 3 conformitate cu SR EN 60947-2

umiditate relativa 95 % la 55 °C

altitudine de functionare 2000 m

temperatura ambientala de utilizare -25…70 °C

temperatura ambietala pentru depozitare -40…85 °C
