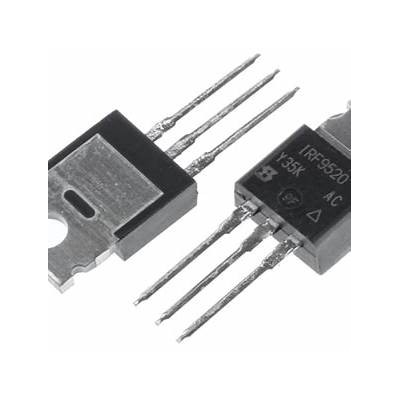

MOSFET IRF9520PBF este un tranzistor puternic P-channel, IRF9520PBF

Descriere:

MOSFET-ul IRF9520PBF este un tranzistor puternic P‑Channel (imbunatatit), ideal pentru aplicatii de comutatie si control polarizare negativa in surse, invertori sau regulatoare de tensiune. Este construit pe tehnologie HEXFET, cu comutare rapida, rezistenta foarte scazuta la conductivitate si stabilitate termica ridicata.

Specificatii:

Tip tranzistor MOSFET P‑Channel in TO‑220AB (enhancement mode)

Tensiune V_DS max –100 V

Curent continuu –6,8 A (la TC = 25 °C), –4,8 A (la 100 °C)

Curent pulsat –27 A (pulse short, factor duty ≤2 %)

R_DS(on) max 0,60 Ω (ID = 4,1 A la VGS = –10 V)

Tensiune prag V_GS(th) –2 pana la –4 V (ID = –250 µA)

Capacitate gate (Qg) total ~18 nC la VGS = –10 V

Ciss / Coss / Crss ~390 pF / 170 pF / 45 pF (f = 1 MHz, VDS = –25 V)

Putere disipata (TC = 25 °C) 60 W

Avalanche single-pulse E_AS ~300 mJ

Toleranta temperatura –55…+175 °C (junctiune si depozitare)

Rezistenta termica RthJA ~62 °C/W, RthJC ~2,5 °C/W

Tensiune max. V_GS ±20 V
