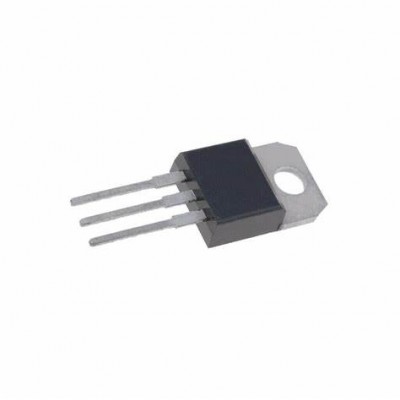

Tranzistor IGBT N-canal de inalta tensiune (600v) si 15A, STGP8NC60KD
(click pentru detalii)
Descriere:
STGP8NC60KD este un IGBT N‑canal de inalta tensiune (600 V), dezvoltat cu tehnologia PowerMESH™ de la STMicroelectronics. Este dispozitiv robust, cu un tranzitiv puternic si diode integrate cu recuperare ultra-rapida si „soft”. Vine in pachet prin groapa (TO‑220) si suporta scurte durate de suprasarcina (scurt‑circuit) de pana la 10 μs. Ideal pentru comenzi de motoare, surse SMPS, PFC si control de motoare rapide.
Specificatii:
Tensiune maxima colector‑emitter (VCES): 600 V (V<sub>GE</sub> = 0)
Curent continuu la T<sub>C</sub> = 25 °C (I<sub>C</sub>): 15 A, la T<sub>C</sub> = 100 °C: 8 A
Curent pulsat maxim: 30 A
Putere disipata la T<sub>C</sub> = 25 °C: 65 W
Tensiune intre poarta si emitter permisa: ±20 V
Durata rezistenta la scurtcircuit (short-circuit withstand): 10 µs la V<sub>CE</sub> = 0.5 × V<sub>CES</sub>, T<sub>C</sub> = 125 °C, V<sub>GE</sub> = 12 V, R<sub>G</sub> = 10 Ω
