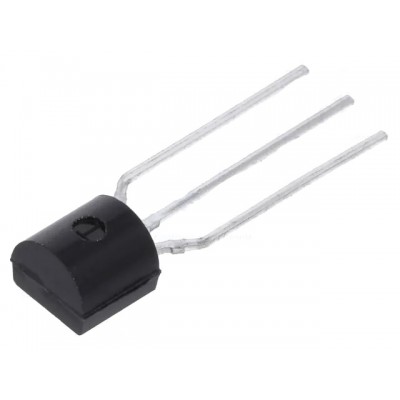

Tranzistor BJT NPN de inalta tensiune in pachet TO-92, 300V 0,5A 0,625/15W , MPSA42-CDI
(click pentru detalii)
Descriere:
Tranzistorul MPSA42‑CDI este un BJT NPN de inalta tensiune (pana la 300 V) in pachet plastic TO‑92, destinat aplicatiilor de comutare cu curent mic, precum drivare de lampa, comutare in circuite de telecomunicatii sau amplificare in domeniul video. Este conform RoHS si disponibil in versiune fara plumb, sub indicativul "‑CDI" (ex. TMPSA42‑CDI).
Specificatii:
Tensiune V<sub>CE0</sub> V<sub>CEO</sub> 300 V
Tensiune V<sub>CB0</sub> V<sub>CBO</sub> 300 V
Tensiune V<sub>EB0</sub> V<sub>EBO</sub> 6.0 V
Curent colector continuu I<sub>C</sub> 500 mA
Putere disipata @ T<sub>A</sub> P<sub>D</sub> 625 mW (derate 5 mW/°C)
Putere disipata @ T<sub>C</sub> P<sub>D</sub> 1.5 W (derate 12 mW/°C)
T<sub>J</sub> operare / depozitare –55 … +150 °C
R<sub>θJA</sub> (junctie–ambient) ≈ 200 °C/W
R<sub>θJC</sub> (junctie–carcasa) ≈ 83.3 °C/W
Tensiune de rupere colector–emiter: V<sub>CEO</sub> = 300 V
Curent de colector in gol: I<sub>CBO</sub> ≤ 0.1 µA la V<sub>CB</sub> = 200 V
Curent de emitor in gol: I<sub>EBO</sub> ≤ 100 nA la V<sub>EB</sub> = 6 V
Tensiune colector–emiter in saturatie: V<sub>CE(sat)</sub> ≈ 0.5 V @ I<sub>C</sub> = 20 mA, I<sub>B</sub> = 2 mA
Tensiune baza–emitor in saturatie: V<sub>BE(sat)</sub> ≈ 0.9 V @ aceleasi conditii
Amplificare curent continuu (h<sub>FE</sub>):
IC = 1 mA → min. 25
IC = 10 mA → min. 40
IC = 30 mA → min. 40
Productul banda de frecventa (f<sub>T</sub>): ≈ 50 MHz, testat la IC = 10 mA, V<sub>CE</sub> = 20 V
Capacitanta colector–baza (C<sub>cb</sub>): ~3 pF la V<sub>CB</sub> = 20 V, f = 1 MHz
