Descriere:

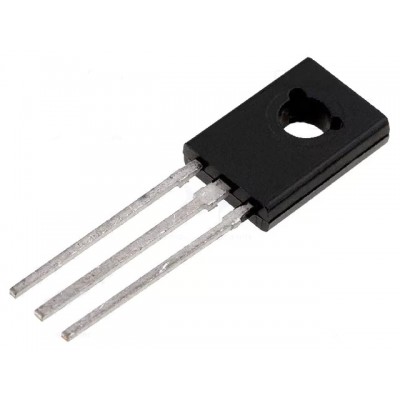

MJE340G este un tranzistor NPN de semnal / putere medie, în pachet TO‑126 (TO‑225AA), proiectat pentru aplicații în domeniul tensiunilor de până la 300 V. Este ideal în aplicații de amplificare sau comutare cu curent redus, cu necesitate de rezistență mare la tensiune pe circuit. Dispozitivul este conform RoHS și disponibil în versiune fără plumb (Pb‑Free). Este echivalent complementar cu tranzistorul MJE350 (PNP).
Specificatii:
Tip BJT NPN, medie putere
Pachet TO‑126 (TO‑225AA)
V<sub>CEO</sub> 300 V
I<sub>C</sub> max 0.5 A
P<sub>D</sub> max 20 W
h<sub>FE</sub> 30–240
V<sub>CE(sat)</sub> ~0.8 V @ 50 mA
T<sub>J</sub> max +150 °C
Tensiune colector‑emitor V<sub>CEO</sub> 300 V
Tensiune colector‑baza fara curent V<sub>CBO</sub> 300 V
Tensiune emitor‑baza fara curent V<sub>EBO</sub> 3.0 V
Curent continuu colector I<sub>C</sub> 0.5 A
Putere disipata (T<sub>C</sub>=25 °C) P<sub>D</sub> 20 W (derating 0.16 W/°C)
T<sub>J</sub> functionare –65 °C … +150 °C
