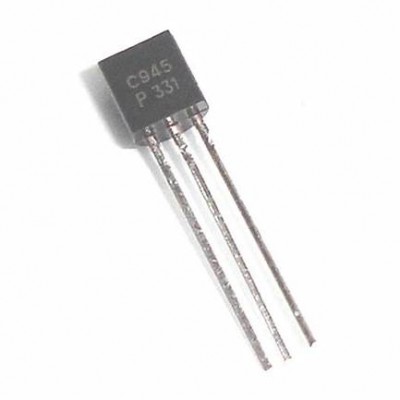

Tranzistor NPN 60v 0.1A 0.25W , 2SC945

Descriere:

Transistorul 2SC945 este un dispozitiv clasic NPN din siliciu, folosit frecvent in amplificatoare audio de banda joasa si ca comutator de joasa putere. A fost produs de companii precum NEC, Unisonic Technologies si Micro Commercial Components.

Specificatii:

Tip transistor Bipolar NPN silicium, TO‑92

Tensiune colector-emitor VCEO 50 V (maxim), Vcbo ≈ 60 V

Curent colector Ic pana la 150 mA

Putere disipata ~250 mW (unele variante suporta pana la 400 mW)

Curent hFE (factor de amplificare) intre ~90 si 600 (grupe R→L)

Frecventa de taiere fT ~100–190 MHz

Tensiune baza-emitor VBE0 ≤ 5 V

Capacitate iesire Cob 2 – 3 pF (VCB=10 V, f=1 MHz)

Temperaturi functionare –55 … +125 °C, stocare pana la +150 °C

Pinout (TO‑92) 1–Emitter, 2–Collector, 3–Base
