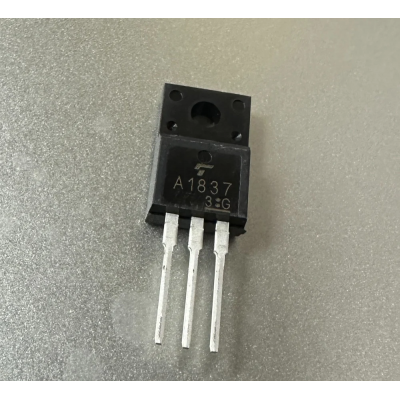

Tranistor de putere PNP 230V 1A 20W TO-220 , 2SA1837

Descriere:

2SA1837 este un tranzistor PNP de putere utilizat in aplicatii audio de inalta fidelitate si etaje de amplificare de tensiune, frecvent intalnit in etaje driver pentru tranzistoare finale. Este produs de mai multi producatori, inclusiv Toshiba, Unisonic si altii. Ofera frecventa de tranzit ridicata si un raport optim intre curent, tensiune si disipare, ceea ce il face ideal pentru circuite audio de precizie.

Specificatii:

Tip componenta: Transistor bipolar PNP, tip epitaxial silicon

Domeniu aplicatie: amplificatoare audio, etaje driver sau comutare cu sarcina pana la −1 A, tensiune maxima de −230 V

Putere disipata: pana la 20 W (TO‑220), curent maxim continuu |Ic| = 1 A

Gain de curent (h_FE): tipic 100–320 @ IC = −0,1 A, VCE = −5 V

Frecventa de tranzitie (f_T): 70 MHz

VCE(sat): ≈ −1,5 V @ IC = −500 mA, IB = −50 mA

Capacitate de iesire: ~30 pF @ 1 MHz

Domeniu temperatura: −55 °C pana +150 °C (junctiune maxima)

Pachet: TO‑220 (sau TO‑220F, SOT‑223 variante) cu pinout B‑C‑E

Complementar: 2SC4793 (NPN)
